Tutorial Sharing Data Hub

1. Memasang kabel UTP yang sudah terpasang konektor ke PC

   Setelah kabel UTP terpasang konektor, langkah selanjutnya adalah menancapkan kabel UTP tersebut ke LAN CARD computer dan ujung satunya ke HUB, dengan topologi kira -kira sebagai berikut :









1. Mengkonfigurasi Ip Address


Setelah jaringan secara fisik terinstall, maka Anda harus mengkonfigurasi IP Address masing–masing komputer sehingga dapat saling berkomunikasi/terkoneksi. Pada kali ini kita akan menggunakan network address 192.168.100 dan host ID antara 1 -254. (Nama pada masing masing komputer harus unik artinya jika ada computer dengan IP Address 192.168.100.1 maka tidak boleh ada computer lain dalam satu LAN yang mempunyai IP Adress tersebut).

Cara Mengeset IP Addess adalah sebagai berikut :

1. Click Start Setting Control Panel sampai keluar kotak dialog Control Panel (seperti terlihat digambar dibawah ini) :




2. Double-Click Icon Network Connection sampai keluar kotak dialog Network Connection







1. Double-click Icon Local Area Connection sampai keluar kotak dialog Local Connection Area Status



2. Double-Click Internet Protocol (TCP/IP) yang ada di dalam kotak dialog Local Area Connection Properties sampai keluar kotak dialog baru : Internet Protocol (TCP/IP)




3. Klik use the following IP Address , Masukkan data-data IP Address. IP Address computer 1 adalah 192.168.100.1 komputer 2 : 192.168.100.2 dst, dengan subnet mask 255.255.255.0 . sedangkan untuk gateway dikosongkan saja, karena jaringan LAN tidak terhubung ke jaringan LAN lain/internet.






















1. Setelah data-data setting TCP/IP ini dimasukkan, click OK untuk menutup kotak dialog Internet Connection (TCP/IP) Properties.

2. Click OK untuk menutup kotak dialog “Local Area Connection Properties”

3. Click Star  Run  sampai keluar kotak dialog RUN, dan ketikkan CMD sampai keluar kotak dialog baru “command”




4. Di kotak dialog “Command” tadi, ketikkan : ipconfig . Jika Ethernet dari computer belum tersambung dengan LAN, akan keluar hasil seperti gambar diatas.




(Maaf, gambarnya menggunakan IP 134.114.70.143 dan ada gatewaynya, seharusnya 192.168.100.1 dan tidak ada gatewaynya)

1. Lakukan test ping koneksi dengan computer sebelah (computer dengan ip address 192.168.100.2, 192.168.100.3, dsb), dengan mengetik pada command prompt:




C:\Documents and Settings\R451D>ping 192.168.1.2

Pinging 192.168.100.4 with 32 bytes of data:

Reply from 192.168.100.5: bytes=32 time=3ms TTL=64

Reply from 192.168.100.5: bytes=32 time=3ms TTL=64

Reply from 192.168.100.5: bytes=32 time=2ms TTL=64

Reply from 192.168.100.5: bytes=32 time=2ms TTL=64

1. Cara Sharing Folder Pada Win XP


• Klik kanan folder yang mau dishare=>Sharing and Security.

• Muncul kotak dialog Network sharing and security, maka klik tulisan “If you understand the security risks… bla.. bla.. bla..” =>pilih “Just enable file sharing”=> Klik “Share this folder on the network” => Beri nama (share name), misal: DATA => Klik tombol OK. Selesai.





Membuka File yg Dishare

Buka Windows explorer –> pada address bar ketikkan alamat IP komputer yang menshare file, misalkan : //192.168.100.5. Maka akan terbuka jendela windows explorer yang berisi file yang kita share tadi.

Sharing Data Peer To Peer

Cara sharing file peer to peer

        1.       Langkah pertama klik start pada window pilih control panel  lalu pilih Network and sharing center kemudian klik change adapter setting lalu pilih lan jika anda menggunakan kabel lan bila wifi pilih wifi



       2.       kemudian klik change adapter setting maka akan keluar gambar seperti ini

 lalu pilih lan jika anda menggunakan kabel lan bila wifi pilih wifi

     3.       lalu pilih lan jika anda menggunakan kabel lan bila wifi pilih wifi.saya menggunakan kabel lan.

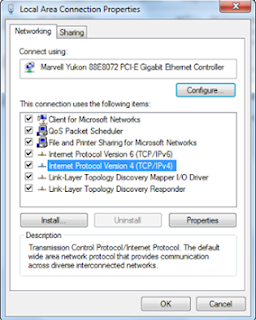

     4.       Lalu pilih internet protocol versi 4

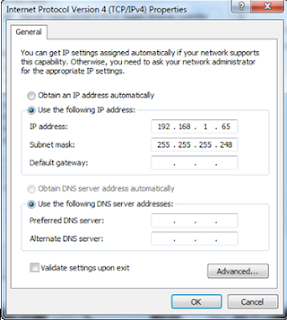

         5.       Lalu setting IP address anda dan teman anda yang ingin sharing file.IP address teman ganti yang 65 menjadi 67 atau yg msih dalam 1 rangenya.

                                6.       Setelah semua connect. Lalu anda masuk ke command promptnya.

             7.       Setelah anda berada di command prompt,ketik ping lalu IP address teman anda.klo ini IPnya 192.168.1.65contoh gambarnya:

           8.       Setelah semua connect. Anda buka explorernya lalu pilih NETWORK lalu pilih pc yang sudah connect dengan anda.

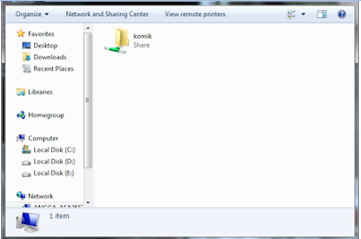

9.       Setelah masuk lalu akan muncul file-file yang akan di sharing. Seperti ini.

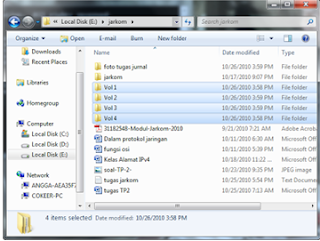

                 10.   Setelah itu pilih file yang akan anda ambil. Lalu blok dan copy

11.   Lalu copy di file local disk anda

Tutorial Membuat Kabel Lan (Straight&Cross)

Bagi anda yang bergelut dibidang IT atau ingin membuat jaringan lokal sendiri dirumah tentu tidak asing lagi dengan kabel UTP. Kali ini Saya akan membagi tips cara membuat Kabel UTP Straight & Cross untuk bisa membuat jaringan pada komputer agar terhubung secara online ke internet maupun lokal.

Untuk membuat kabel UTP kita harus mempunyai alat-alat sebagai berikut :

- Tank Crimping

Tank Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengcrimping kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui.


- Kabel UTP

Kabel UTP kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.

- Konektor RJ-45

Konektor adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN. Konektor RJ-45 harus dipasangkan pada ujung kabel UTP apabila tidak maka Kabel UTP tidak akan berguna.

- Lan Tester

Lan Tester adalah alat untuk menguji hasil crimpingan kabel kita, kalau krimpingan kita salah maka lampu di Lan Tester ini tidak akan menyala dan kalau hasil crimpingan kita sudah benar maka lampu di Lan Tester akan menyala dengan otomatis,jadi alat ini sangat berguna bagi kita untuk mengetahui hasil crimpingan kita.

Perbedaan kabel Straight dan Cross

sebelum kita mulai membuat kabel ada baiknya kita mengetahui fungsi dari masing-masing kabel.


Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

• Menghubungkan antara computer dengan switch
• Menghubungkan computer dengan LAN pada modem cable/DSL
• Menghubungkan router dengan LAN pada modem cable/DSL
• Menghubungkan switch ke router
• Menghubungkan hub ke router

Kabel cross merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung lainnya. Kabel cross digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross.

Contoh penggunaan kabel cross adalah sebagai berikut :

• Menghubungkan 2 buah komputer secara langsung
• Menghubungkan 2 buah switch
• Menghubungkan 2 buah hub
• Menghubungkan switch dengan hub
• Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Membuat Kabel Straight UTP

- Kupas bagian ujung kabel UTP, kira-kira 2 cm.

- Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar gambar.

- Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

- Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut:

• Orange Putih pada Pin 1.
• Orange pada Pin 2.
• Hijau Putih pada Pin 3.
• Biru pada Pin 4.
• Biru Putih pada Pin 5.
• Hijau pada Pin 6.
• Coklat Putih pada Pin 7.
• Coklat pada Pin 8.

- Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada konektor RJ-45 sudah “menggigit” tiap-tiap kabel. biasanya akan terdengar suara "klik".

Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain

Langkah terakhir adalah mengecek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.

Membuat Kabel Cross UTP

Membuat kabel cross memiliki langkah yang hampir sama dengan kabel straight, perbedaan hanya terletak pada urutan warna dari kedua ujung kabel. Berbeda dengan kabel straight yang memiliki urutan warna sama di kedua ujung kabel, kabel cross memiliki urutan warna yang berbeda pada kedua ujung kabel.

Ujung pertama sama dengan kabel straight :

• Orange Putih pada Pin 1.
• Orange pada Pin 2.
• Hijau Putih pada Pin 3.
• Biru pada Pin 4.
• Biru Putih pada Pin 5.
• Hijau pada Pin 6.
• Coklat Putih pada Pin 7.
• Coklat pada Pin 8.

Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapun susunan warnanya adalah sebagi berikut:

• Hijau Putih pada Pin 1.
• Hijau pada Pin 2.
• Orange Putih pada Pin 3.
• Biru pada Pin 4.
• Biru Putih pada Pin 5.
• Orange pada Pin 6.
• Coklat Putih pada Pin 7.
• Coklat pada Pin 8.

Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor.
