Pada kesempatan ini saya akan menshare tentang cara membuat
rangkaian di protel schematic 1.0 yang saya buat untuk memenuhi tugas saya dan
menshare ilmu saya kepada teman teman
Langkah langkah :
Siapkan protel schematic 1 yang bisa kalian
download disini
Buka folder protel dan jalankan schematic editor
atau sch
-
File new
- Lalu klik zoom
.
Pertama kita akan mengadd library untuk bahan bahan rangkaian:
D_device.lib
D_linear.lib
D_ttl.lib
Jika sudah kita buat rangkaian pertama di
d_device yaitu resistor 2(RES2)
Kemudian dioda zener (zener 2)
Kemudian resistor kembali(letakkan sesuai
gambar)
Lalu kita buat pnp
Kemudian resistor kembali (letakkan sesuai
gambar)
Kemudian resistor kembali (letakkan sesuai
gambar)
Kemudian ganti d_device ke d_linear dan pilih
GND
Kemudian kita buat pnp kembali dengan merubah
lagi d_linear ke d_device
Resistor lagi (letakkan sesuai gambar)
Lalu kita buat Dioda led dengan mengadd LED pada
d_device
lalu kita buat power ports
lalu ubah jadi style jadi circle dengan cara double click
Lalu sambungkan rangkaian dengan electrical
wires
Dan kita beri junction seperti gambar

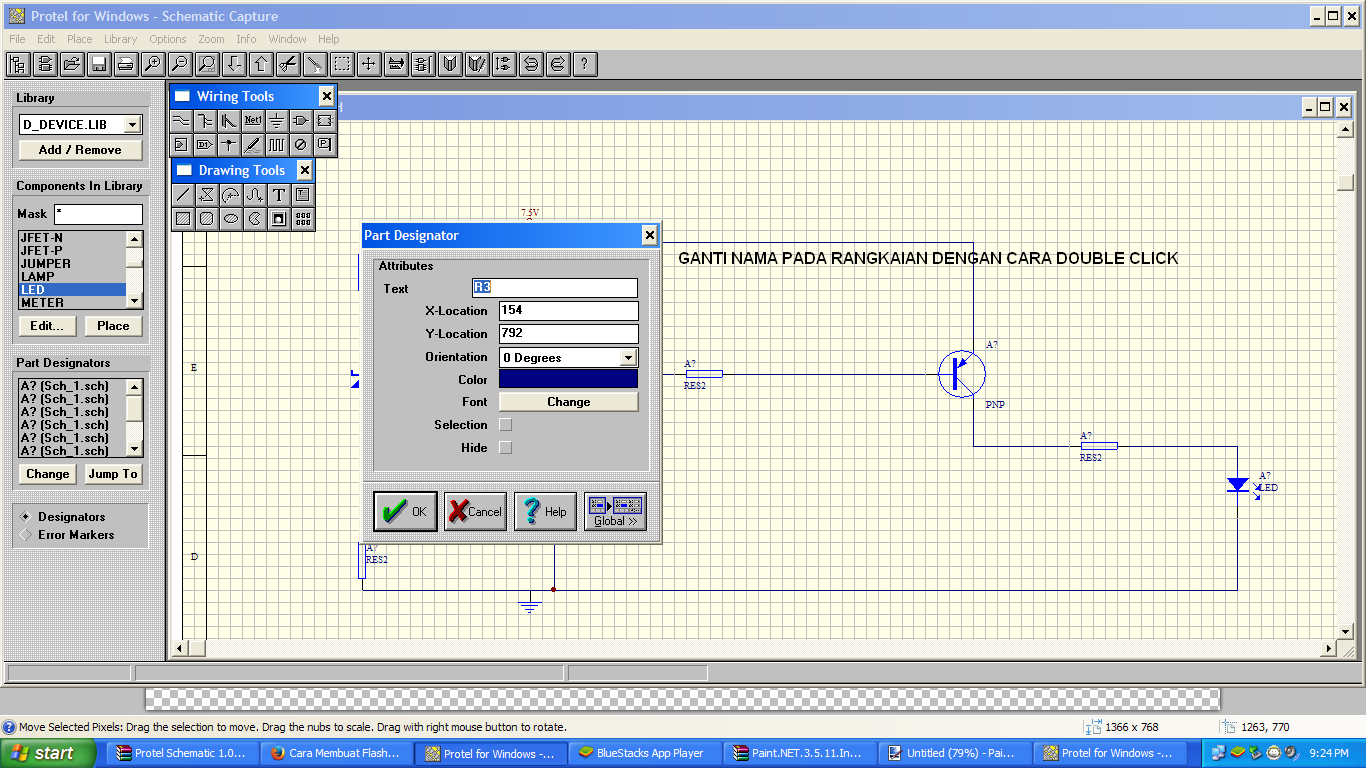

Lalu kita ubah nama nama rangkaian menjadi
seperti digambar dengan cara double click
Selesai
Terima kasih telah melihat tugas dan tutorial saya tentang
pembuatan rangkaian
Mohon maaf apabila masih banyak kekurangan,saya manusia
biasa yang tak luput dari dosa kesempurnaan hanyalah milik tuhan semata
Jika ada yang ingin ditanyakan silahkan comment dibawah
